Cách lắp đặt màn hình LED chuẩn từ A-Z

1. Quy trình thi công lắp đặt màn hình LED

1.1. Công tác chuẩn bị trước khi lắp đặt

• Để lắp đặt màn hình LED, trước tiên cần xác định rõ các yếu tố về địa điểm, không gian, vị trí bố trí màn hình LED, vị trí đặt tủ nguồn, vị trí điều khiển màn hình LED. Đồng thời phải xác định chính xác kích thước của màn hình LED.
• Tiếp đến, phải vẽ các bản thiết kế để phục vụ cho việc lắp đặt chính xác, bao gồm: bản thiết kế khung màn hình LED, bản thiết kế sơ đồ nguồn và bản thiết kế sơ đồ card điều khiển.

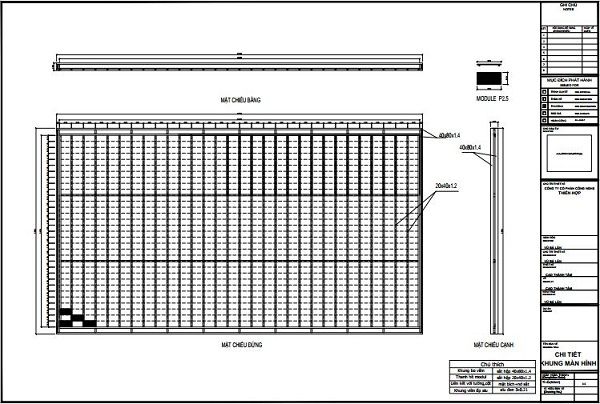

Thiết kế bản vẽ khung màn hình LED

• Chuẩn bị các vật tư thiết bị cần thiết phục vụ cho việc lắp đặt bao gồm: máy hàn, máy khoan, máy cắt, máy laser, module LED, nguồn LED 5V, khung sắt đã được hàn theo kích thước cần lắp đặt, bộ vi xử lý, card điều khiển, dây kết nối, dây điện 220V, dây mạng,...
• Tập kết đầy đủ các vật tư, thiết bị tại địa điểm thi công, nhớ kiểm tra cẩn thận lần cuối trước khi tiến hành thi công lắp đặt màn hình LED.

Việc lắp đặt màn hình LED cần đến người có chuyên môn

1.2. Các bước lắp đặt màn hình LED

- Bước 1: Hàn khung màn hình LED

Dựa vào bản thiết kế khung hình LED để tiến hành hàn khung chính xác. Khi hàn, để tránh chân hit của module LED đè lên mối hàn làm ảnh hưởng tới màn hình LED thì cần hàn ở mặt trong của màn hình. Mối hàn sau đó phải được mài và sơn lại để tránh han gỉ.

Một lưu ý quan trọng trong quá trình hàn là cần có độ dư về chiều rộng và chiều cao để khi lắp sẽ dễ dàng hơn, tránh tình trạng quá căng khít. Đồng thời điều này cũng đảm bảo khi tháo lắp để bảo trì, bảo dưỡng sẽ thuận tiện hơn.

- Bước 2: Dựng khung màn hình LED

Dựng và cố định khung màn hình một cách cẩn thận, đảm bảo không bị méo mó làm ảnh hưởng tới chất lượng hiển thị của màn hình trong quá trình sử dụng.

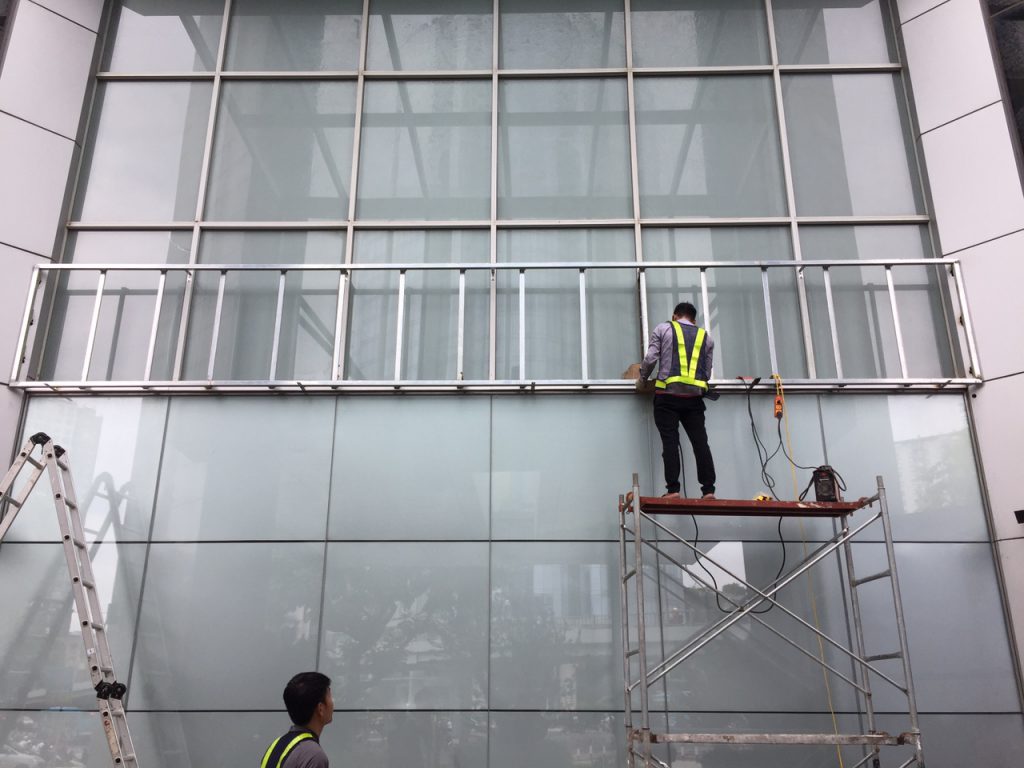

Dựng khung màn hình LED

- Bước 3: Tiếp theo là tiến hành bắt card thu và nguồn 5V vào khung màn hình theo đúng hướng dẫn trong bản vẽ.

- Bước 4: Tiến hành đấu nối nguồn, card và kết nối nguồn card theo sơ đồ điều khiển và sơ đồ điện đã được tính toán và thiết kế chi tiết trước đó.

- Bước 5: Dựa vào bản vẽ để tiếp tục đấu nối tủ điện và kéo dây điện mạng cấp cho màn hình LED đảm bảo đúng kỹ thuật. Lưu ý nguồn điện cần đảm bảo có tín hiệu, chất lượng ổn định trước khi đấu nối.

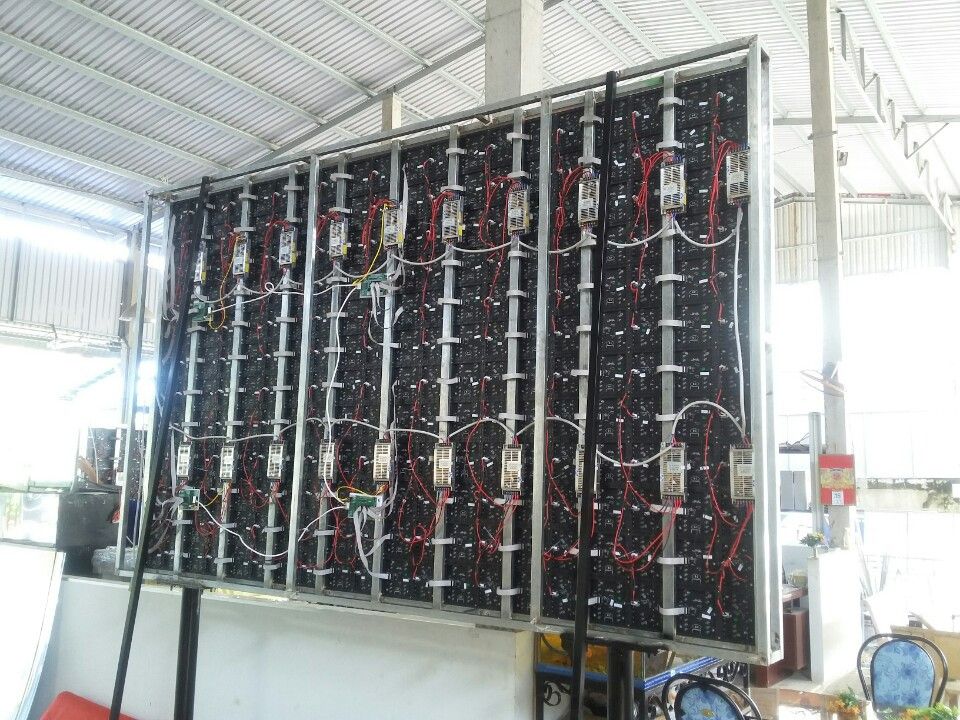

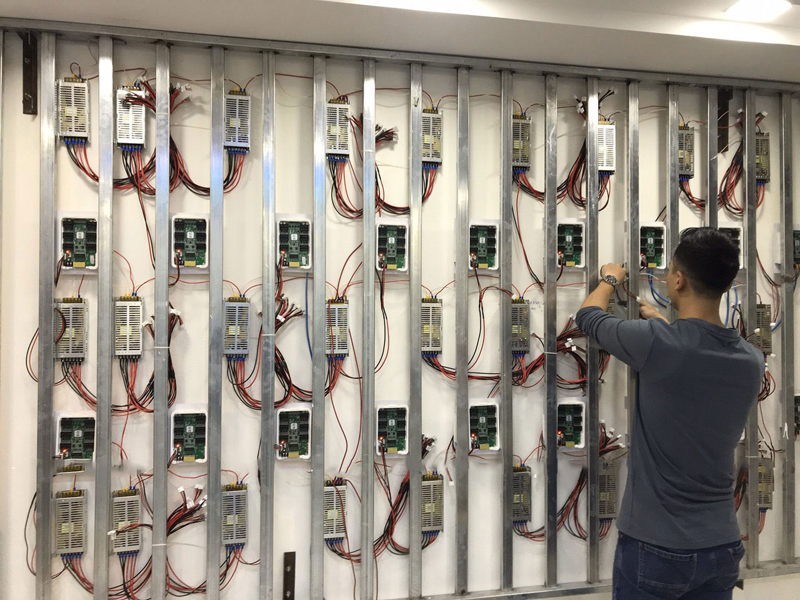

Lắp đặt và kết nối dây theo đúng bản vẽ ban đầu

- Bước 6: Lần lượt tiến hành kết nối thiết bị điều khiển máy tính, kết nối bộ xử lý hình ảnh và cuối cùng là kết nối màn hình LED.

- Bước 7: Cung cấp nguồn điện cho màn hình LED để kiểm tra hiệu quả kết nối các linh kiện, thiết bị và độ ổn định của hệ thống. Lần lượt kiểm tra tình trạng hoạt động của card nguồn và màn hình LED. Trường hợp gặp lỗi sẽ phải xử lý ngay nhằm đảm bảo độ an toàn cho hệ thống.

- Bước 8: Cài đặt cấu hình cho màn hình LED. Đảm bảo thực hiện đúng theo csa bước như nhà sản xuất hướng dẫn, tránh gây ra lỗ ảnh hưởng tới tuổi thọ của thiết bị.

- Bước 9: Tiến hành lắp nam châm hít chặt vào module LED. Chú ý vặn nam châm đều, chặt ở 4 góc của tấm module LED để đảm bảo độ phẳng cho màn hình LED.

- Bước 10: Tiến hành lắp module LED theo hướng mũi tên đi lên ở phía sau module LED, sau đó kết nối dây dữ liệu từ card lên tấm module. Việc lắp đặt cần đảm bảo không có khoảng trống giữa các module, và nếu gặp sự cố như nhiễu màu hay module không lên hình, hoạt động thiếu ổn định thì cần kiểm tra và tiến hành xử lý ngay.

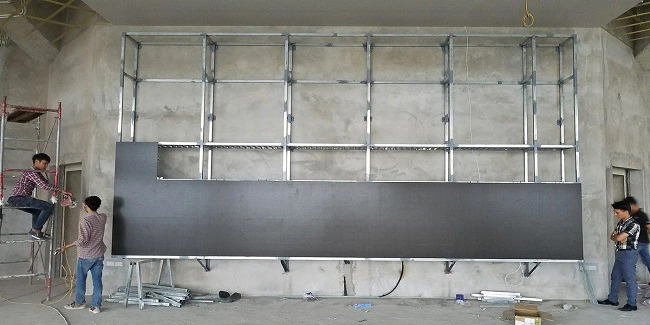

Lắp các module lên khung màn hình LED

- Bước 11: Thực hiện các công việc cuối cùng của quá trình lắp đặt màn hình LED, bao gồm: ốp khung thẩm mỹ cho màn hình, lắp đặt hệ thống làm mát, thu dọn và hoàn trả mặt bằng.

1.3. Chạy thử và bàn giao màn hình LED

Mặc dù các bước lắp đặt màn hình LED đã hoàn tất, nhưng để đảm bảo hệ thống hoạt động tốt thì cần phải vận hành chạy thử. Thông thường thời gian chạy thử màn hình LED là từ 8-24 giờ. Trong quá trình chạy thử nếu gặp bất kỳ sự cố nào đơn vị thi công cần giải thích rõ cho chủ đầu tư và tiến hành xử lý kịp thời.

Cuối cùng, sau khi hệ thống đảm bảo vận hành mượt mà, suôn sẻ, tiến hành bàn giao dự án cho chủ đầu tư. Như vậy, quy trình thi công lắp đặt màn hình LED đến đây mới thực sự hoàn thành.

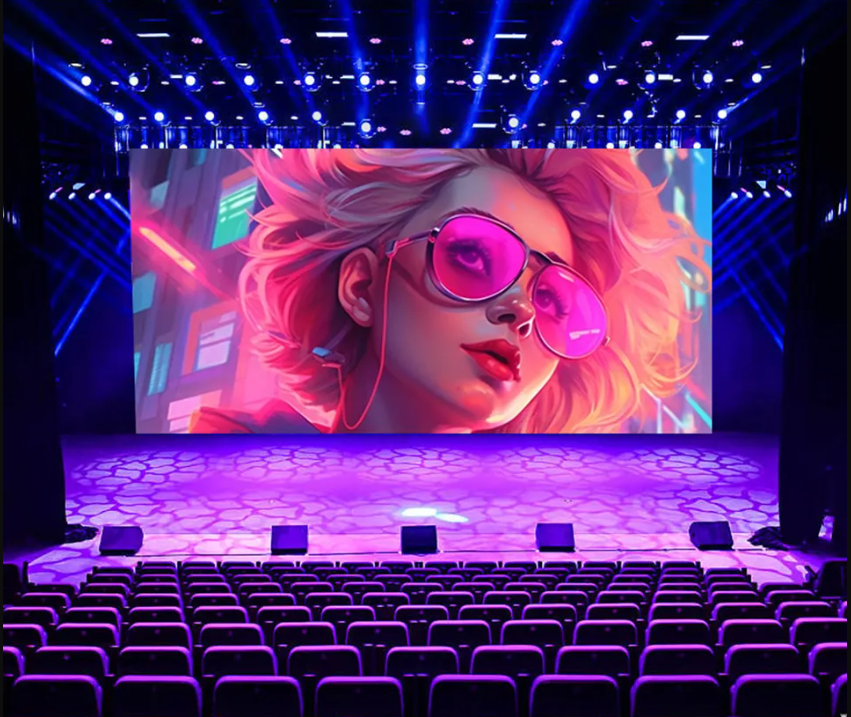

Chạy thử trước khi bàn giao màn hình LED cho khách hàng

2. Lưu ý khi thi công lắp đặt màn hình LED

Hướng dẫn làm màn hình LED không quá phức tạp, nhưng để đảm bảo hệ thống hoạt động hiệu quả nhất, bạn cần cân nhắc các lưu ý quan trọng dưới đây:

• Tùy vào mục đích sử dụng, vị trí lắp đặt mà lựa chọn loại bóng LED có độ sáng phù hợp. Thông thường màn hình LED ngoài trời sẽ cần độ sáng cao hơn nhiều so với màn hình LED trong nhà.
• Độ cân bằng màn hình LED cần đảm bảo nằm trong khoảng ±1mm.
• Nên chọn màn hình LED đạt chuẩn IP65. Tiêu chuẩn này giúp chống bụi hoàn toàn và chống tia nước áp suất thấp phun từ mọi phía, đồng thời có thể chống va đập và các yếu tố thời tiết khác như mưa, gió...
• Nên chọn màn hình LED có góc nhìn rộng để giúp tối ưu trải nghiệm của người xem, có thể tận hưởng hình ảnh, video ở mọi vị trí.
• Lựa chọn nhà cung cấp thiết bị và thi công lắp đặt màn hình LED uy tín, có nhiều kinh nghiệm, trình độ cao và chuyên nghiệp để đảm bảo độ an toàn, hiệu quả khi đưa vào sử dụng.

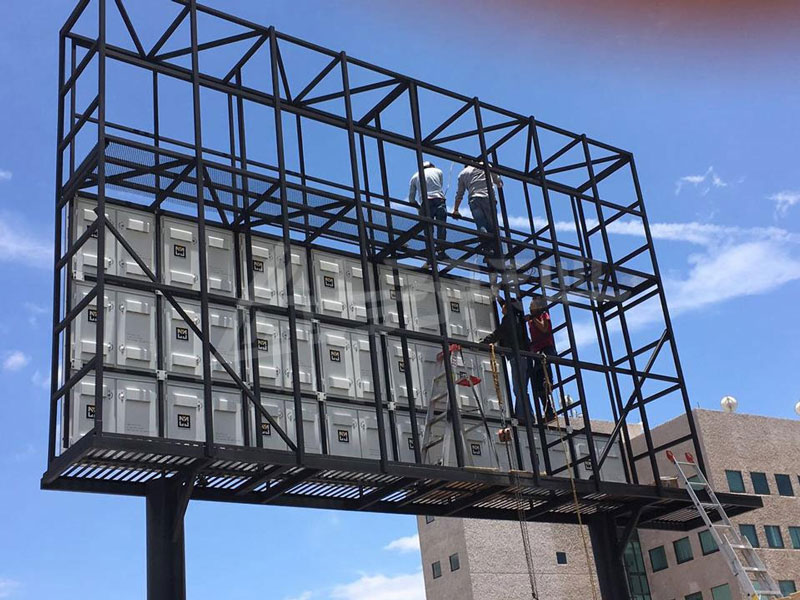

Lắp đặt màn hình LED ngoài trời
